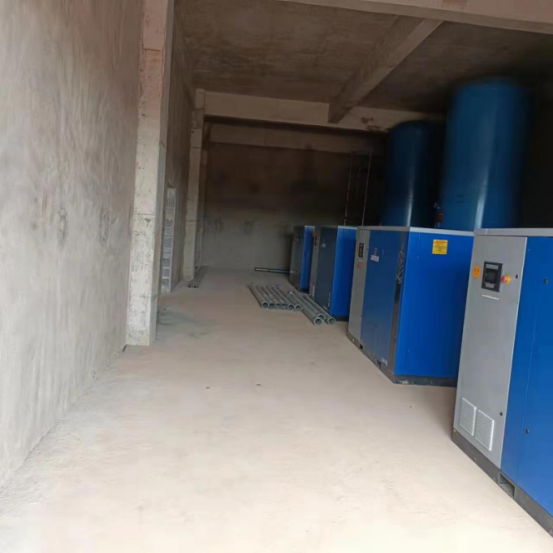

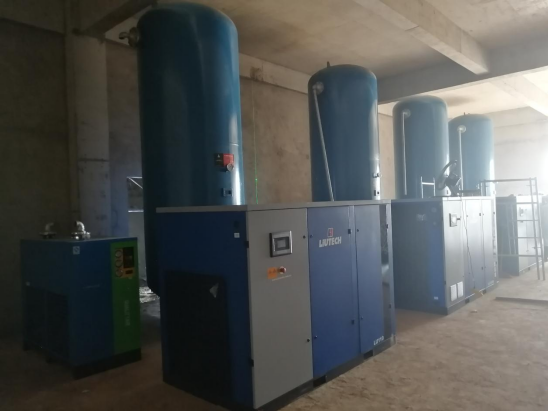

富达空压机气站

项目

技术要求/技术参数

主机品牌

LiUTECH(富达)

干燥机/过滤器品牌

LiUTECH(富达)

型    号

LU110-8 PM+

型    式

油冷永磁变频、螺杆式

能效等级

1级

排气量   m³/min

20

排气压力   Mpa(G)

0.85

冷却方式

风冷

压缩比

9.5

机组输入比功率

6.4

主

机

轴承

SKF

螺杆齿形

4:6齿

螺杆加工精度

0.01

螺杆使用寿命

30年

阳转子直径   mm

200

阳转子转速   rpm

1485

阴阳转子中心距mm

200

螺杆材质

球墨铸铁40Cr

运转方式

阳转子带动阴转子

主

电

机

功率   KW

110

数量

1

转速   r/min

1485

品牌

阿特拉斯集团定制

型号

YE4-280S-12

绝缘等级

F

防护等级

IP66

能效等级

2级及以上

传动方式

直联

空压机效率%

97

空压机输入比功率

6.4

轴功率 KW

124.7

电机与主机连接方式

直联

振动数值

10 S/mm

噪音dB(A)

78

油气桶容积L

120

气体含油量ppm

≤3ppm

环境设计及测试温度℃

20

正常工作时主机温度℃

90℃

机组排气温度℃

45

排气量控制方式

变频电机控制

润滑油量   L

90

润滑油牌号

ROTAIR PLUS

PLC

阿特拉斯集团定制

变频器品牌、型号

阿特拉斯集团定制

显示功能

有

参数设置功能

有

保护功能

有

报警功能

有

外

形

尺

寸

长   mm

2880

宽   mm

1754

高   mm

1930

净重   kg

2370

序号

中文名称

数量

配置情况或供应商

1

压缩机主机

1件/台

阿特拉斯集团定制

2

电动机

1件/台

阿特拉斯集团定制

3

空气过滤器

1个/台

LIUTECH定制

4

进气阀

1个/台

阿特拉斯集团定制

5

分离油罐

1个/台

日拓

6

精油分离器

1个/台

曼胡默尔

7.1

冷却器（风冷）

1套/台

无锡佳龙

7.2

冷却器（水冷）

1套/台

湖北迪峰

8

油过滤器

2个/台

曼胡默尔

9

安全阀

1个/台

埃弗斯

10

压力传感器

1个/台

欧利德

11

温度传感器

1个/台

久茂

12

变频器

1个/台

LIUTECH定制

13

控制器

1套/台

阿特拉斯集团定制

14

温控阀

1个/台

红星

15

最小压力阀

1件/台

红星

16．1

冷却风扇（风冷）

1个/台

同驰

16.2

冷却风扇（水冷）

1个/台

富丽华

17

底盘、罩体等结构件

1套/台

LIUTECH定制

项目

技术要求/技术参数

主机品牌

LiUTECH(富达)

干燥机/过滤器品牌

LiUTECH(富达)

型    号

LU110-8+

型    式

工频、螺杆式

能效等级

1级

排气量   m³/min

20

排气压力   Mpa(G)

0.85

冷却方式

风冷

压缩比

9.5

机组输入比功率

6.1

主

机

轴承

SKF

螺杆齿形

4:6齿

螺杆加工精度

0.01

螺杆使用寿命

30年

阳转子直径   mm

200

阳转子转速   rpm

1485

阴阳转子中心距mm

200

螺杆材质

40Cr

运转方式

阳转子带阴转子

主

电

机

功率   KW

110

数量

1

转速   r/min

1485

品牌

阿特拉斯集团定制

型号

YE315MO-4E4

绝缘等级

F

防护等级

IP55

能效等级

2级以上

传动方式

直联

空压机效率%

96.3

空压机输入比功率

6.1

轴功率 KW

117

电机与主机连接方式

直联

振动数值

10 S/mm

噪音dB(A)

78

油气桶容积L

120

气体含油量ppm

≤3ppm

环境设计及测试温度℃

20

正常工作时主机温度℃

90℃

机组排气温度℃

45

排气量控制方式

变频电机控制

润滑油量   L

85

润滑油牌号

ROTAIR PLUS

PLC

阿特拉斯集团定制

变频器品牌、型号

阿特拉斯集团定制

显示功能

有

参数设置功能

有

保护功能

有

报警功能

有

外

形

尺

寸

长   mm

2880

宽   mm

1754

高   mm

1930

净重   kg

3140

序号

中文名称

数量

配置情况或供应商

1

压缩机主机

1件/台

阿特拉斯集团定制

2

电动机

1件/台

阿特拉斯集团定制

3

空气过滤器

1个/台

LIUTECH定制

4

进气阀

1个/台

阿特拉斯集团定制

5

分离油罐

1个/台

日拓

6

精油分离器

1个/台

曼胡默尔

7.1

冷却器（风冷）

1套/台

无锡佳龙

7.2

冷却器（水冷）

1套/台

湖北迪峰

8

油过滤器

2个/台

曼胡默尔

9

安全阀

1个/台

埃弗斯

10

压力传感器

1个/台

欧利德

11

温度传感器

1个/台

久茂

12

控制器

1套/台

阿特拉斯集团定制

13

温控阀

1个/台

红星

14

最小压力阀

1件/台

红星

15

冷却风扇（风冷）

1个/台

同驰

16

底盘、罩体等结构件

1套/台

LIUTECH定制

序号

项    目

单   位

数   值

1

型    号

/

LR260

2

额定处理气量

Nm3/min

25

3

进气温度

℃

≤45

4

工作压力

MPa

0.6～1.0

5

成品气压力露点

℃

3～10

6

功率

KW

3.85

7

压力损耗

MPa

≤进气压力的3％

8

噪声

dB（A）

≤70dB

9

电机防护等级/绝缘等级

/

IP54/F

10

温升等级

/

B

11

电源

V/Hz

230/1/50

12

控制方式

微机程序控制

13

压缩空气进出口尺寸

mm

G2.5”

14

外形尺寸

mm

1050 x 660 x1130

15

设备重量

KG

162

序号

零部件种类

型号/规格

单位

数量

品牌

1

压缩机

NN37V

PC

1

三菱

2

换热器

B5059

PC

1

佳龙

3

冷凝器

CONDENSER-23/4/26

PC

1

盾安

4

风扇

YWF.A4S-500S

PC

1

顿力

5

制冷剂

R410A

KG

2.4

巨化

6

膨胀阀

CBX6-02Z

PC

1

恒温

7

干燥过滤器

LFDM053S

PC

1

恒温

8

电器箱

CUBICLE F335

PC

1

大金宜

9

控制器

MC-30

PC

1

精创

10

排水阀

MIC-A DRAIN

PC

1

乔克

序号

项    目

单   位

数   值

1

型    号

/

LF260FG

2

额定处理气量

Nm3/min

25

3

精度

精密除尘

序号

项    目

单   位

数   值

1

型    号

/

LF260FS

2

额定处理气量

Nm3/min

26

3

精度

精密除油

序号

项    目

单   位

数   值

1

型    号

/

LF260FC

2

额定处理气量

Nm3/min

26

3

精度

超精除油

序号

项    目

单   位

数   值

1

型    号

/

C6/0.8

2

容积/压力

m3,MPa

     6m³，0.85MPa

序号

项    目

单   位

数   值

1

型    号

/

C1、0.8

2

容积/压力

m3,MPa

1m³，0.85MPa
